Hm210c0 et Morel Cat 378

Bonjour.
Pour rôder les HP, j'utilise le CD de Jean Marie Reynaud "Magic CD".
En 20 à 25H et le rôdage est fait.
Expérimenté sur des 13cm, 20cm, 38cm.
Cdlt

belle petite bosse dans le bas medium
et l'accident vu sur la courbe d'impedance est bien a 500/600hz , ce trou a 500hz est t'il prejudiciable?
et moi qui pensais filtrer avec 1mh voir moins la c'est carrément 2.2 et compensation d'impedance a 3 elements? en general c'est celle des tweeters
au vu de mon message precedent t'aurais une version personnelle
si c'est bien ça le volume sera nettement moindre bessel a 30.7Lau lieu de 65L
c'est pas la meme
al

Bon le mieux c’est de roder le Vas bougera sans doute . Pour la bosse autour de 600hz voir la version 21.07 de ce kit 50 L à trois résonateurs il me semble .

https://www.audax-speaker.de/index.php?module=explorer&displayAction=download&downloadFile=imported/tests-reviews/pro21-07-hobby-hifi.pdf

l'accident vu sur la courbe d'impedance la bosse est bien a 500/600hz , se traduit par un trou a 500hz est t'il prejudiciable? voir au message de 12h:53:58 la courbe de reponse sur les vues
quant a la derniere il s'agit d'une ligne acoustique
j'ai essaye aussi les 1/4 d'onde : tres bons résultats avec l'am170g8, moins bien avec le 210G6
vaut mieux des 17 voir14cm pour ce genre de montage mais la mise au point est tres compliquee
al

Bonsoir, merci pour l’info . Bonne soirée.

Sur le message de 16h31, sur la nouvelle version PRO21.07 il semble avoir assez bien géré l’accident par rapport à la version précédente. Mais mon allemand est Zéro. Visiblement le filtre est un Linkwitz acoustique de 24 dB coupure à 2500Hz. Merci pour la ligne acoustique, j’apprends ;-).

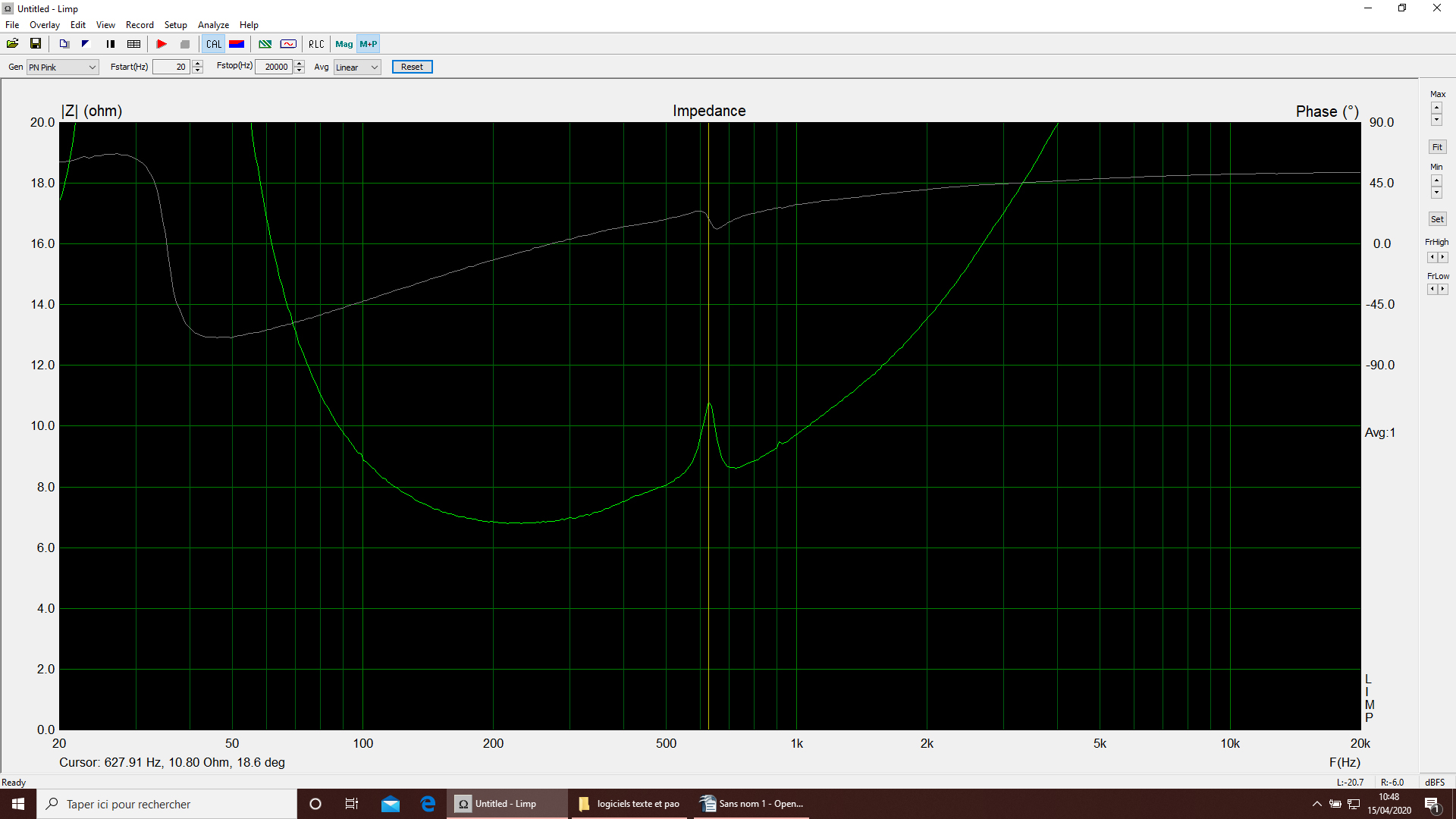

Mesures en PN Pink cette fois après 26H de Rodage, Le PN Pink étant plus cours je pense que pour le calcul du Vas c'est beaucoup moins problématique en masse additionnelle moins de risque de bougés, c'est sans doute ^pour cette raison que j'avais un Vas loin des valeurs constructeur, cette fois-ci on se rapproche vraiment. Mesures effectuées dans une salle de 30m2 sans aucun obstacle, suspendu au centre de la pièce.

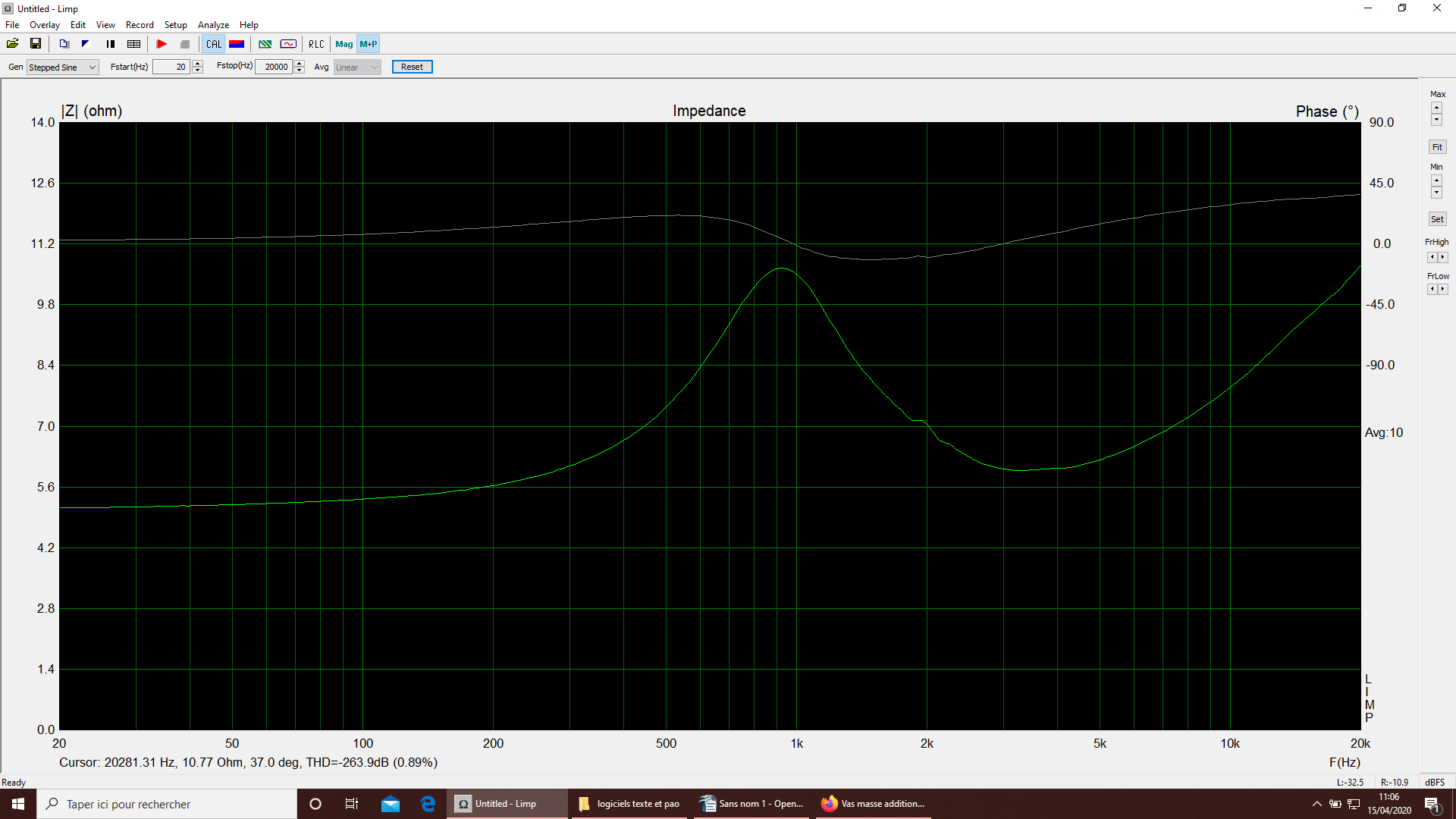

Je joints également la courbe d’impédance du Morel cat378 après 26H de rodage.





Spécs Audax : https://www.toutlehautparleur.com/media/catalog/product/datasheet/audax/HM210C0-8.pdf

Morel Cat 378



Bonne Journée

Vu des mesures qui semblent justes désormais et en recoupant avec le KIT de chez Proraum Pro 21.07 et un simulation sur le site de D.Petoin. Une charge de 52L avec un accord BR a 30,6Hz semble sage à condition d’utiliser un alignement Bessel. Or il y a aussi l’alignement BB4 50L à 34,2 Hz. D’ailleurs je me demande bien quel alignement utiliser . Et ce trou autour de 600Hz m’inquiète comment le corriger ? RLC en série pour le tweeter ?

alut
Visiblement le filtre est un Linkwitz acoustique de 24 dB coupure à 2500Hz : non c'est un 6db 2.2mh avec une compensation d'impedance et le tweeter est en 6db aussi
l'accord bessel sur le site Petoin est de 65l t'est trompe de hp
dans 52l ( comme chez les allemands) t'a f-3 a 29.7hz event de 7.4 l de 22cm environsi ça te plait fais ta caisse y met le hp et finis de le roder
Et ce trou autour de 600Hz m’inquiète comment le corriger ? RLC en série pour le tweeter ?: comment veux tu corriger ce trou en corrigeant le tweeter il ne joue plus a cette frequence heureusement
faudra vivre avec , il vaut mieux ce petit trou qu'une bosse a cette frequence
tu les disposeras comment dimensions de ta piece ou croquis
pour la suite on verra apres rodage
al

Merci pour cette réponse, oui en effet le filtrage des Pro 21.05 filtre à 6db, pour le 24 db je parlais des 21.07 version évoluée j’ai vu ça sur une traduction de l’allemand, je me suis sans doute trompé. Le Filtre à 6 db me plais bien pour ça simplicité. Je vivrai volontiers avec le trou à 600, de toute façon on ne peux pas tout avoir. Sur le site de D.Petoin j’ai bien pris le bon HP puisque c’est moi qui lui ai envoyé les mesures après presque 30h de rodage . Entre 15 heures et 30h ça ce stabilisait aux mesures. Ce qui m’a fait dire que la charge du kit allemand était proche de la vérité. Pour le RLC je disais ça j’ai lu sur le site de D.Petoin ceci

« RLC pour tweeter :

La correction d'impédance RLC série corrige aussi bien la bosse d'impédance de l'ensemble grave médium + tweeter + filtre que la bosse d'impédance d'un ensemble grave + médium + filtre.
Par abus de langage, nous parlerons dans la suite de grave médium et de tweeter.

Le correcteur d'impédance RLC améliore grandement la qualité d'écoute.
Prenons un tweeter coupé à 6 dB sur 8 Ohms à 3000 HZ, et dont la dont la courbe d'impédance de l'ensemble grave médium + tweeter + filtre présente une bosse dont la valeur est de 32 Ohms à 750 HZ.
La capacité de filtrage sera C = 1 / 2 / Pi / 8 / 3000 = 6.6 uF.
A 3000 HZ, l'atténuation sera de 3 dB.
Avec une pente de 6 dB par octave nous avons -7 dB à 1500 HZ et -12.3 dB à 750 HZ. »

Mais ai-je bien compris ? Ce site est-il une référence robuste ? Je ne sais pas .

Je vous envois le docs demandés prochainement.

Merci pour tout

salut
La correction d'impédance RLC série corrige aussi bien laBOSSE d'impédance ET Le correcteur d'impédance RLC améliore grandement la qualité d'écoute.
mais ne corrige pas les bosses ou trous de la courbe de frequence
les bosses de 3/4/5 dbs se corrigent par un RLCparallele
Ce site est-il une référence robuste : assurément et de plus indique les limites d'utilisation des hps tout comme les surfaces d'event et longueur , le qtc en clos avec la fc etc...
il y a du Vance Dickason dans ce calculateur


al

Ok en tout cas merci pour toutes ces infos, en tout cas le calculateur de D.Petoin, est très explicatif c’est intéressant même si il me faut parfois des explications comme celles apportées . Merci beaucoup pour votre précieuse pédagogie. On sent de la passion . Ces enceinte vont être l’aboutissement d’un beau projet je pense. Bonne nuit .

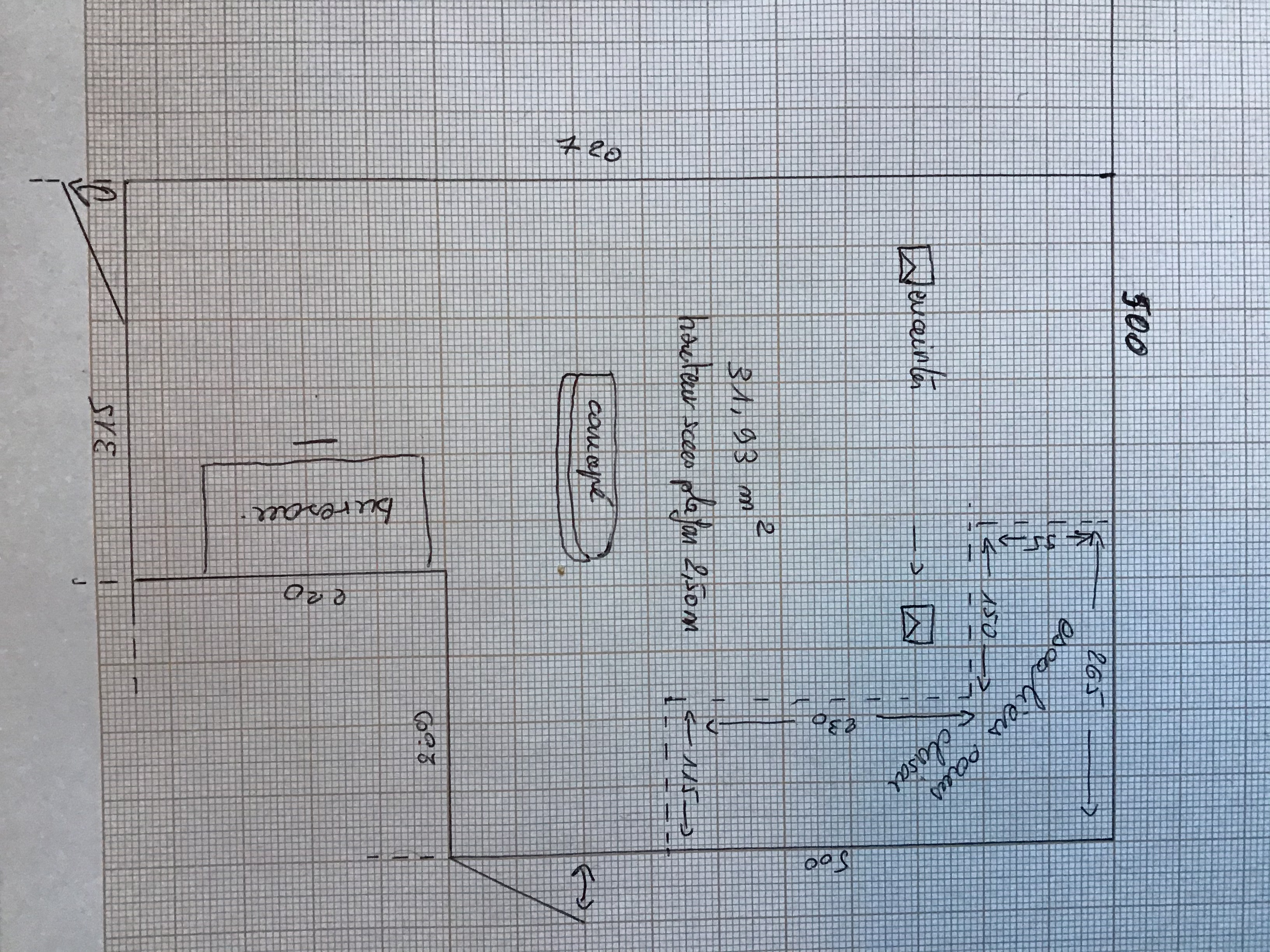

Bonjour à vous tous, j’espère que vous allez bien. Comme demandé voici le plan de la future salle d’écoute qui sera prête en juin. Les escaliers son complètement ouvert sur le pièce même si on pense à terme cloisonner . A bientôt.

salut
ta piece n'a pas de fenetre ?
si tu cloisonnes l'enceinte droite va se retrouver a 40cm environ de la cloison du fond et a 60cm de de la cloison a droite donc un coin aie +7/9dbs de+
sinon sans cloisonner c'était impec
al

Bonjour, non c’est une pièce aveugle, on l'aménage pour faire une salle dédiée hifi et home-cinéma. On voulais cloisonner pour limiter le bruit dans les pièces à vivre à l’étage . Sinon je peux installer la chaîne hi-fi dans le sens de la largeur c’est à dire les enceintes placée côté mur de 7m20 et le canapé côté escaliers. mais je ne sais pas ce que ça peut rendre .
